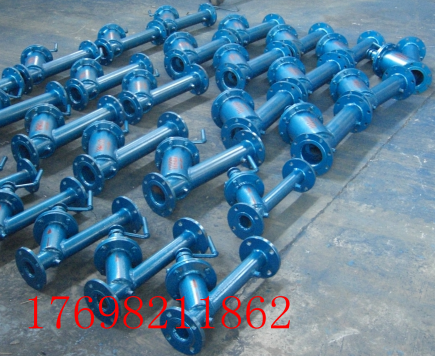

Y型过滤器

Y型过滤器接受加工定制

时间:2019-05-13 11:28 作者:嘉硕环保
          Y型过滤器产品:安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除,保护管道上的设备免受磨损和堵塞,使机器设备:压缩机、水泵、阀门、仪表等能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。其突出优势是清除过程可以在过滤器时进行,无需拆卸管体,不影响设备的正常运行。

产品特点
    ■适用于水质差,过滤水量高的场合
    ■维护方便,节能环保
    ■根据使用工况手动清洗
    ■低运行压力,可运行于1bar压力下
    ■清洗时系统不断流
    ■可根据用户要求提弄耐腐蚀机型
■结构形式多样,适用于现场各种安装
技术参数
■单台处理水量:20-970 m3/h
■系统工作压力:0.1-1.6 MPa
■压力等级:0.6/1.0MPa/1.6MPa(超出可定制)
■工作介质温度:0∽65℃
■过滤精度:20∽4000微米
(钻孔 4000-1000μm  楔形 1500-50μm  复合烧结 800-20μm
普通复合网800-20μm)
■过滤器的初始压降(滤器在干净状态下):≤0.02MPa
  对于过滤精度≤50μm的情况下,所有规格的过滤器压降增加约30%
■进出口连接方式:法兰连接  «HG20592-2009钢制管法兰»
■最小工作压力:≥0.1MPa
■控制方式:手动
■清洗时间:根据使用情况清洗
■反洗耗水量:占过滤水量1∽3%
■清洗方式:刷式
注意:1.手摇刷式过滤器默认为普通复合网与尼龙刷配合,需要定制楔形网、烧结网时请告知本公司为您推荐尺寸。
      2.另有多种连接形式,可根据现场安装情况设计。
型号规格

型号 管径(mm) 流量
(m3/h)
过滤面积
(cm2
L
(mm)
D
(mm)
F
(mm)
重量
(Kg)
JS-SYS-50 50 20 722 430 159 420 152
JS SYS-65 65 28 816 500 159 450 152
JS -SYS-80 80 50 1708 580 219 557 152
JS -SYS-100 100 80 1868 600 219 600 185
JS -SYS-125 125 125 2512 730 273 630 218
JS -SYS-150 150 150 3282 750 325 640 258
JS -SYS-200 200 320 4253 920 325 715 336
JS -SYS-250 250 490 7551 1120 480 870 452
JS -SYS-300 300 710 9795 1250 530 920 562
JS -SYS-350 350 970 12010 1450 630 1020 803

注:1.普通复合网与尼龙刷配合,需要定制楔形网、烧结网时请告知本公司为您推荐尺寸。本公司对以上内容保留技术变更的权利。
2.另有多种连接形式,可根据现场安装情况设计。

可根据客户要求定制,欢迎垂询!
