篮式过滤器

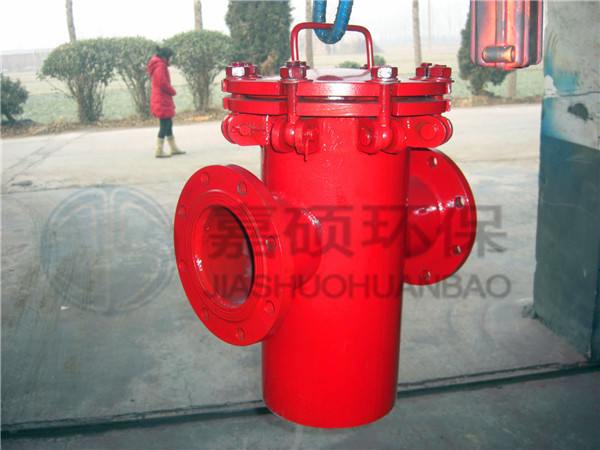

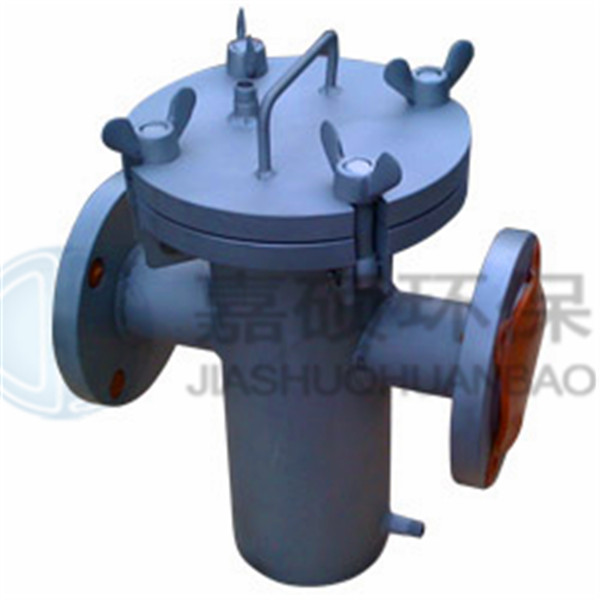

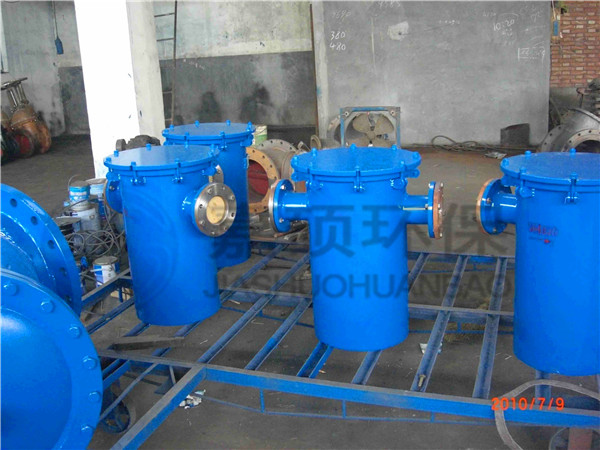

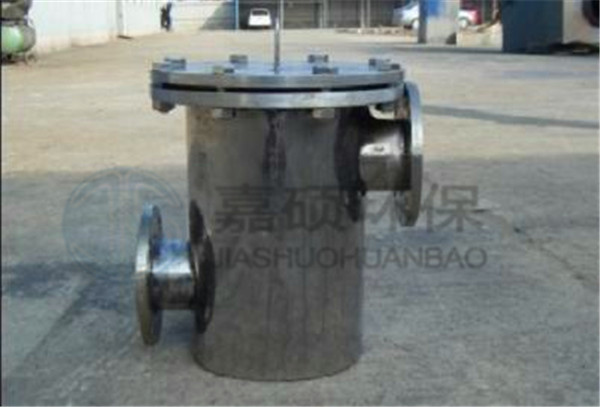

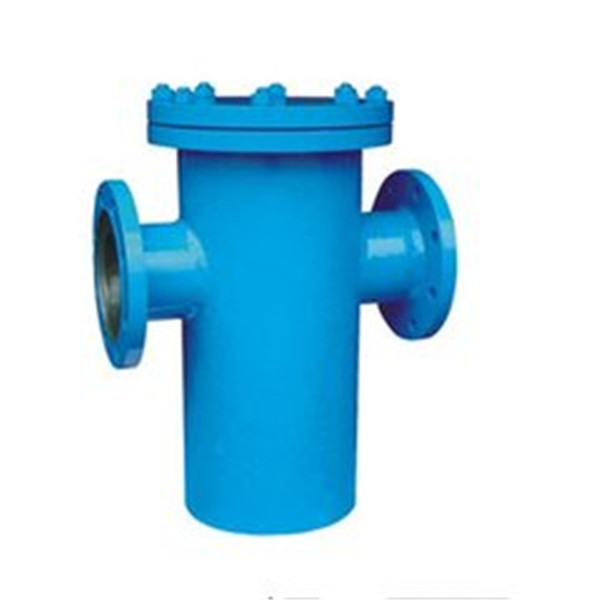

HY-GD系列高低式篮式过滤器

时间:2019-04-18 11:52 作者:嘉硕环保
高低式式过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在各种工业,高层建筑、石油、化工等阀门或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目,通气网为40~100目,通油网为100~480目,可按用户要求制作滤网,介质温度:≤200-450℃



公称直径DN 安装尺寸(mm)
D L H1 H2 H3 H W(英寸)
25 108 220 110 60 250 520 R1/2
32 108 220 110 60 250 525 R1/2
40 133 280 120 90 310 630 R1/2
50 133 280 120 90 310 630 R1/2
65 133 330 150 110 360 750 R1/2
80 159 340 170 140 420 860 R1/2
100 219 420 210 170 510 1040 R3/4
125 273 480 250 190 590 1200 R3/4
150 273 500 300 220 680 1375 R3/4
200 325 560 380 280 850 1736 R3/4
250 377 660 470 320 1000 2070 R3/4
300 426 750 620 400 1280 2600 R3/4
